[DeepSeg] SH5461AS 아두이노 연결 테스트

작은 프로젝트로 MNIST 숫자 데이터셋을 PyTorch로 학습시키고, OpenCV와 카메라 모듈로 전처리한 이미지를 인식하여 해당 숫자를 7-Segment display로 출력하는 실습을 해본다. 프로젝트명은 DeepSeg(Deep learning + Segment display).



사용 부품: 아두이노 우노 R3, SH5461AS FND, 330옴 저항, 점퍼 케이블

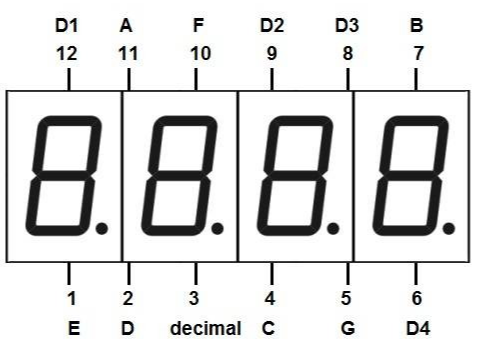

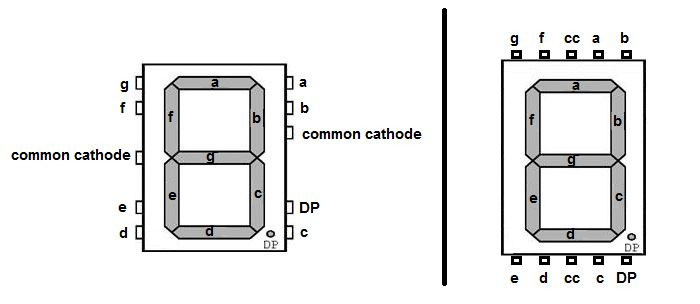

우선 SH5461AS FND는 common cathode 형식의 4-digit 7-Segment display로 다음과 같은 핀 정보를 갖는다.



D1, D2, D3, D4는 각각 자리수를 선택한다. 나머지 핀은 7-segment 와 소수점(3번)을 표시한다.

Number	g f e d c b a	Hex Code
0	0111111	3F
1	0000110	06
2	1011011	5B
3	1001111	4F
4	1100110	66
5	1101101	6D
6	1111101	7D
7	0000111	07
8	1111111	7F
9	1001111	4F

위 코드는 Common Cathode 형식의 7-segment display 코드이다. 이 코드를 바탕으로 아두이노에서 핀을 설정한다.



다음과 같이 핀을 연결한다. Decimal 핀은 선택이며, 디스플레이 핀과 FND를 연결할 때는 330 옴 저항을 추가해주어야 한다.

디스플레이 핀	기능	아두이노 핀	저항
A	세그먼트 A	D2	Yes
B	세그먼트 B	D3	Yes
C	세그먼트 C	D4	Yes
D	세그먼트 D	D5	Yes
E	세그먼트 E	D6	Yes
F	세그먼트 F	D7	Yes
G	세그먼트 G	D8	Yes
Decimal	소수점 제어	D13 (Optional)	Yes
D1	디스플레이 1	D9	No
D2	디스플레이 2	D10	No
D3	디스플레이 3	D11	No
D4	디스플레이 4	D12	No

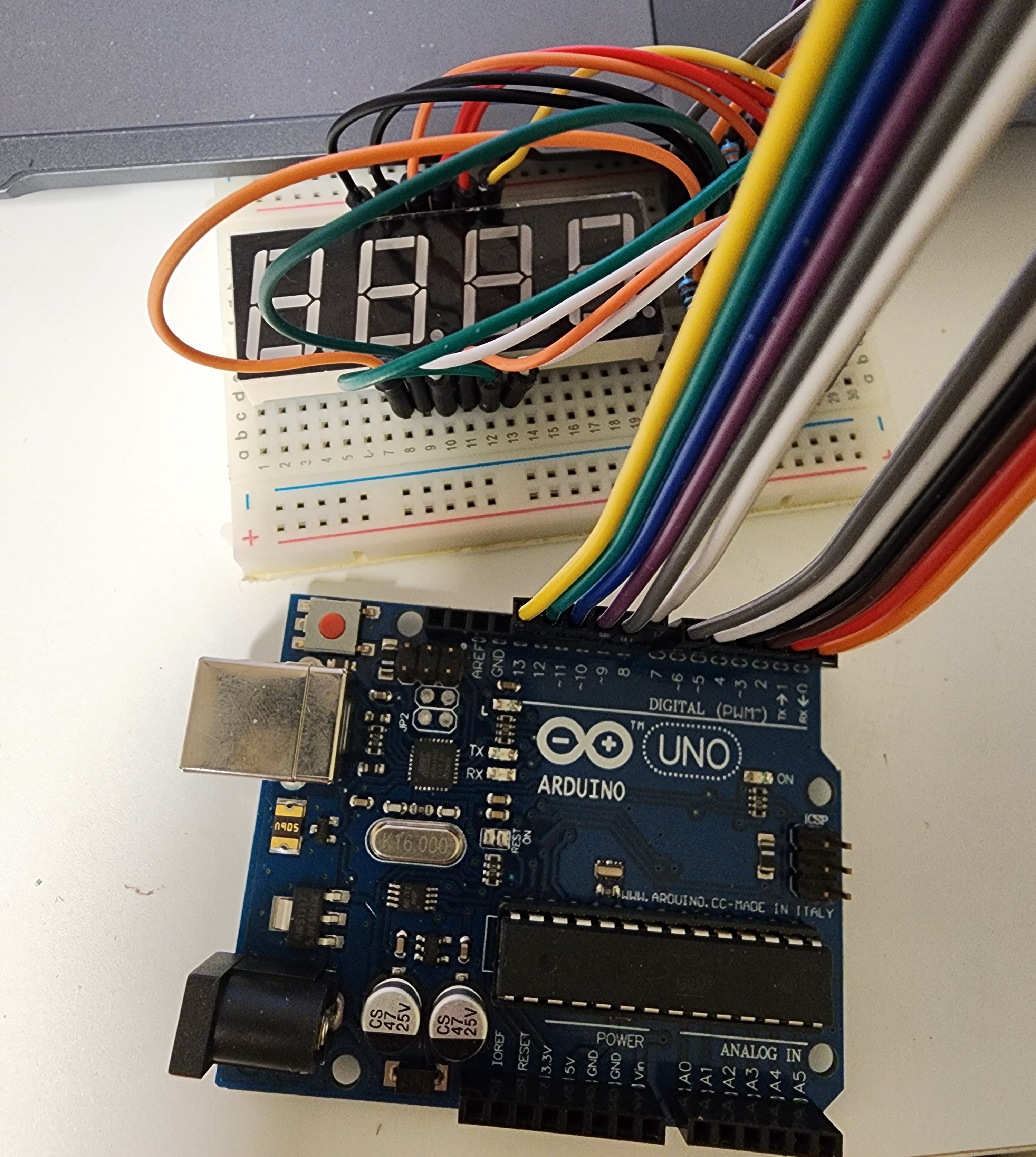

연결이 완료된 모습



그리고 아두이노 우노 보드에 다음 코드를 업로드한다.

#include <Arduino.h>

// 세그먼트 핀 배열 (A ~ G)
const int segmentPins[] = {2, 3, 4, 5, 6, 7, 8};

// 디스플레이 선택 핀 (D1 ~ D4)
const int digitPins[] = {9, 10, 11, 12};

// 숫자 세그먼트 패턴 (Common Cathode)
const uint8_t numbers[] = {
    0b00111111, // 0
    0b00000110, // 1
    0b01011011, // 2
    0b01001111, // 3
    0b01100110, // 4
    0b01101101, // 5
    0b01111101, // 6
    0b00000111, // 7
    0b01111111, // 8
    0b01101111  // 9
};

void setup() {
    // 세그먼트 핀을 출력으로 설정
    for (int i = 0; i < 7; i++) {
        pinMode(segmentPins[i], OUTPUT);
    }

    // 디스플레이 핀을 출력으로 설정
    for (int i = 0; i < 4; i++) {
        pinMode(digitPins[i], OUTPUT);
        digitalWrite(digitPins[i], HIGH); // 초기화 (Common Cathode에서는 HIGH가 비활성화)
    }
}

void loop() {
    static int counter = 0; // 카운터 초기화
    static unsigned long lastUpdate = 0; // 타이머 변수
    const int updateInterval = 1000; // 1초 간격

    // 1초마다 카운터 증가
    if (millis() - lastUpdate >= updateInterval) {
        lastUpdate = millis();
        counter++;
        if (counter > 9999) {
            counter = 0; // 9999 이후 다시 0으로 초기화
        }
    }

    // 4개의 디스플레이에 숫자를 표시 (멀티플렉싱)
    for (int digit = 0; digit < 4; digit++) {
        int numberToDisplay = (counter / (int)pow(10, 3 - digit)) % 10; // 각 자리 숫자 추출
        displayDigit(digit, numbers[numberToDisplay]); // 자리별 숫자 출력
        delay(2); // 멀티플렉싱 딜레이 (2ms)
    }
}

// 특정 디스플레이에 숫자 출력
void displayDigit(int digit, uint8_t number) {
    // 이전 디스플레이 비활성화
    for (int i = 0; i < 4; i++) {
        digitalWrite(digitPins[i], HIGH);
    }

    // 선택된 디스플레이 활성화 (Common Cathode에서는 LOW로 활성화)
    digitalWrite(digitPins[digit], LOW);

    // 세그먼트 값 출력
    for (int i = 0; i < 7; i++) {
        digitalWrite(segmentPins[i], bitRead(number, i));
    }
}

위 코드를 업로드하면 7-segment 디스플레이가 1초마다 1 증가하여 점등된다.
